VSSJA-2雙法蘭限位伸縮接頭_B2F雙法蘭限位伸縮器_鋼制伸縮節
VSSJA-2型雙法蘭限位伸縮接頭的簡介

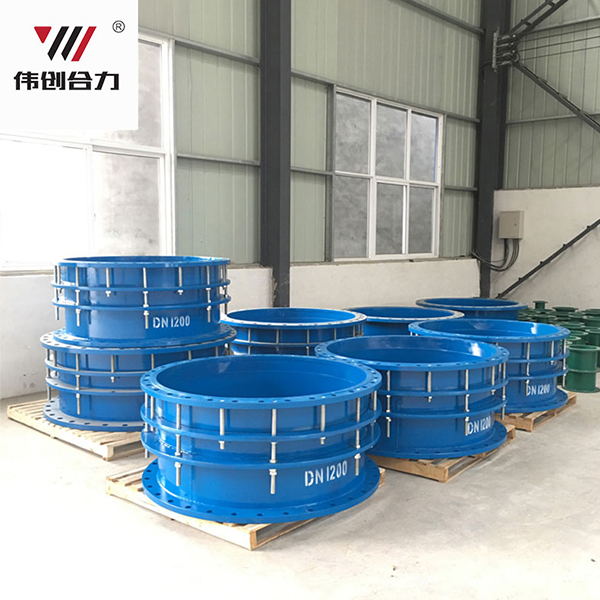

VSSJA-2型雙法蘭限位伸縮接頭
VSSJA-2型雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在較大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其較大伸縮量便起到限位，確保管道的正常運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
VSSJA-2型雙法蘭限位伸縮接頭的安裝
VSSJA-2型雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端與法蘭的連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣能讓管道在伸縮量范圍內可以自由伸縮，鎖定伸縮量，確保管道的正常運行。適用于兩邊均與法蘭連接的管道中，安裝時調節產品兩端與法蘭的安裝長度，對角集資均勻擰緊壓蓋螺栓，使其成為以整體，并有一定的位移量，方便安裝維修時，根據現場尺寸進行調整。在工作時可以反軸向推力傳遞至整個管道。能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
VSSJA-2型雙法蘭限位伸縮接頭的型號
BF(VSSJA-1)型單法蘭限位伸縮接頭，B2F(VSSJA-2)型VSSJA-2型雙法蘭限位伸縮接頭，BY(SSJB-3)型壓蓋式限位伸縮接頭，AY(SSJB)型壓蓋式伸縮接頭，法蘭式限位伸縮接頭，法蘭式松套伸縮接頭。
序號 | 名稱 | 數量 | 材料 |
1 | 本體 | 1 | QT400-15、Q235A、ZG230-450、20 |
2 | 密封圈 | 1 | NBR |
3 | 壓蓋 | 1 | QT400-15、Q235A、ZG230-450、20 |
4 | 限位短管法蘭 | 1 | Q235A、20、16Mn |
5 | 螺母 | 4n | Q235A、20、1Cr18Ni9Ti |
6 | 長螺柱 | n | Q235A、35、1Cr18Ni9Ti |
7 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
公稱通徑 | 管子外徑 | 外形尺寸 | 伸縮量 | 法蘭連接尺寸 | ||||||
Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
D | D1 | n-d。 | D | D1 | n-d。 | |||||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-￠14 | 185 | 145 | 4-￠18 |
80 | 89 | 190 | 150 | 4-￠18 | 200 | 160 | 8-￠18 | |||
100 | 108 | 210 | 170 | 220 | 180 | |||||
114 | ||||||||||
125 | 133 | 240 | 200 | 8-￠18 | 250 | 210 | ||||
140 | ||||||||||
150 | 159 | 265 | 225 | 285 | 240 | 8-￠22 | ||||
168 | ||||||||||
200 | 219 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 370 | 335 | 12-￠18 | 395 | 350 | 12-￠22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-￠22 | 445 | 400 | |
350 | 377 | 490 | 445 | 505 | 460 | 16-￠22 | ||||
400 | 426 | 540 | 495 | 16-￠22 | 565 | 515 | 16-￠26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-￠26 | ||||
500 | 530 | 645 | 600 | 20-￠22 | 670 | 620 | ||||
600 | 630 | 755 | 705 | 20-￠26 | 780 | 725 | 20-￠30 | |||
700 | 720 | 860 | 810 | 24-￠26 | 895 | 840 | 24-￠30 | |||
800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-￠30 | 1015 | 950 | 24-￠33 |
900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-￠33 | ||||
1000 | 1020 | 1175 | 1120 | 28-￠30 | 1230 | 1160 | 28-￠36 | |||
1200 | 1220 | 1405 | 1340 | 32-￠33 | 1455 | 1380 | 32-￠40 | |||
1400 | 1420 | 1630 | 1560 | 36-￠36 | 1675 | 1590 | 36-￠42 | |||
1500 | 1520 | 1730 | 1660 | - | - | - | ||||
1600 | 1620 | 1830 | 1760 | 40-￠36 | 1915 | 1820 | 40-￠48 | |||
1800 | 1820 | 2045 | 1970 | 44-￠40 | 2115 | 2020 | 44-￠48 | |||
2000 | 2020 | 2265 | 2180 | 48-￠42 | 2325 | 2230 | 48-￠48 | |||
2200 | 2220 | 2475 | 2390 | 52-￠42 | 2550 | 2440 | 52-￠56 | |||
2400 | 2420 | 2685 | 2600 | 56-￠42 | 2760 | 2650 | 56-￠56 | |||
